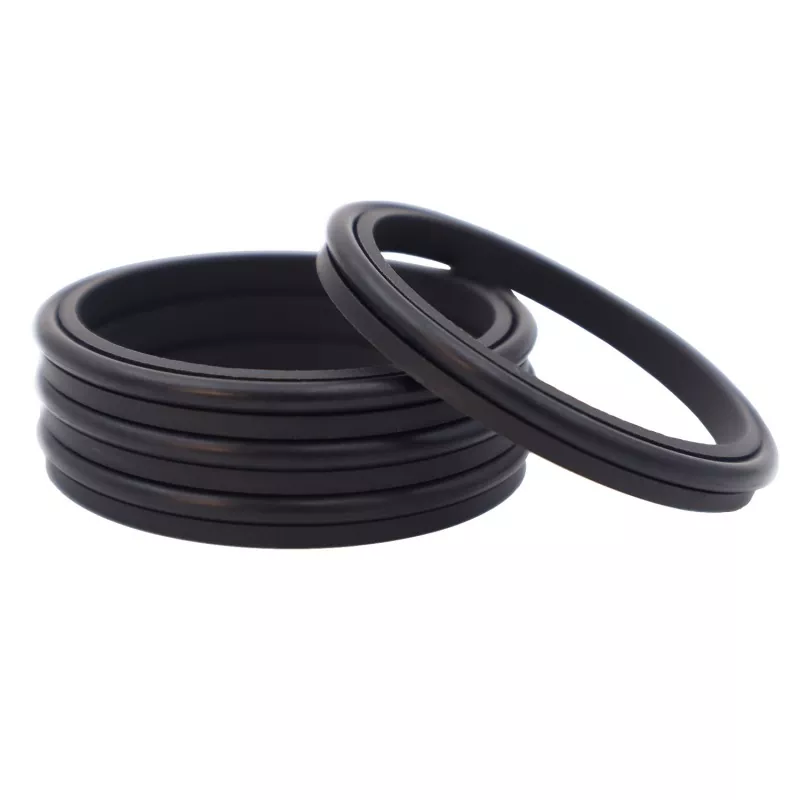

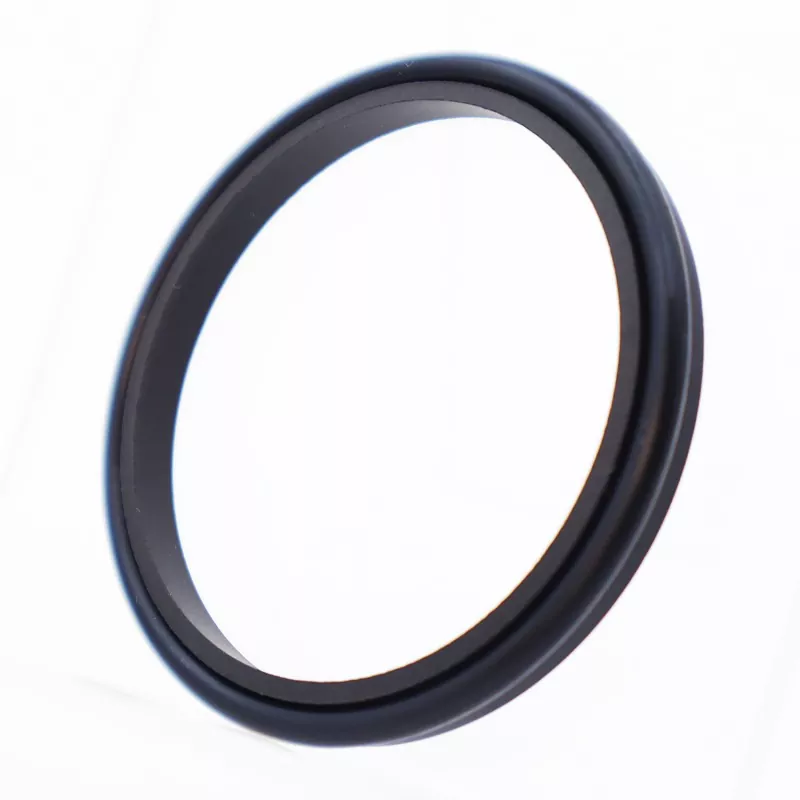

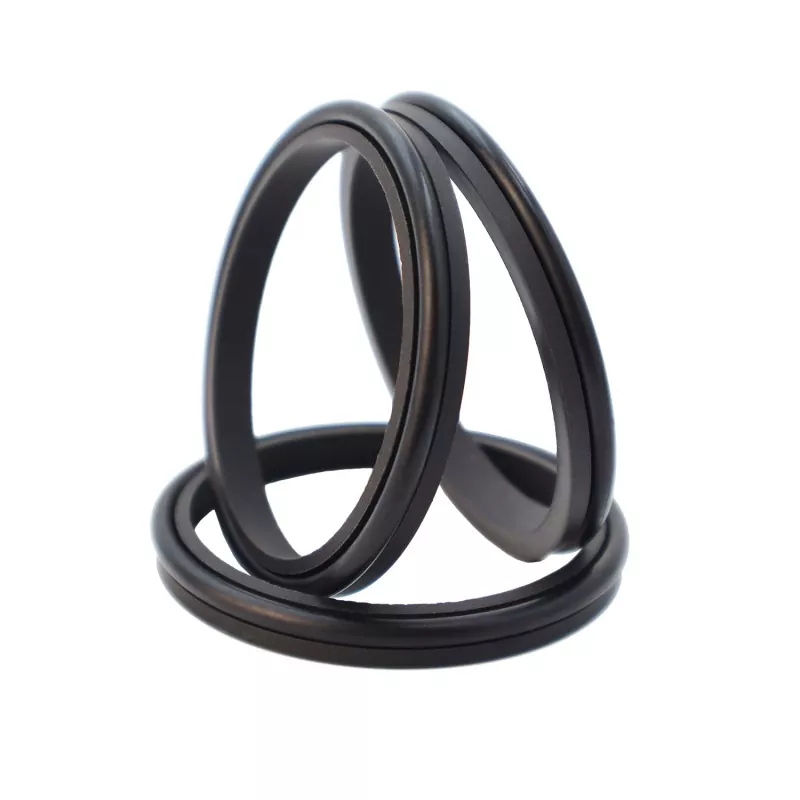

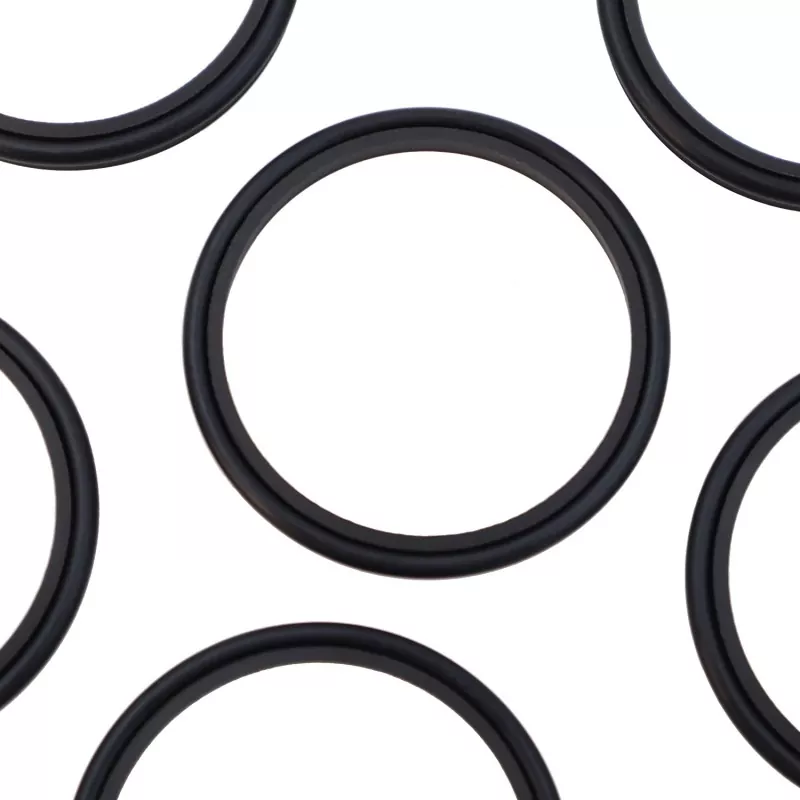

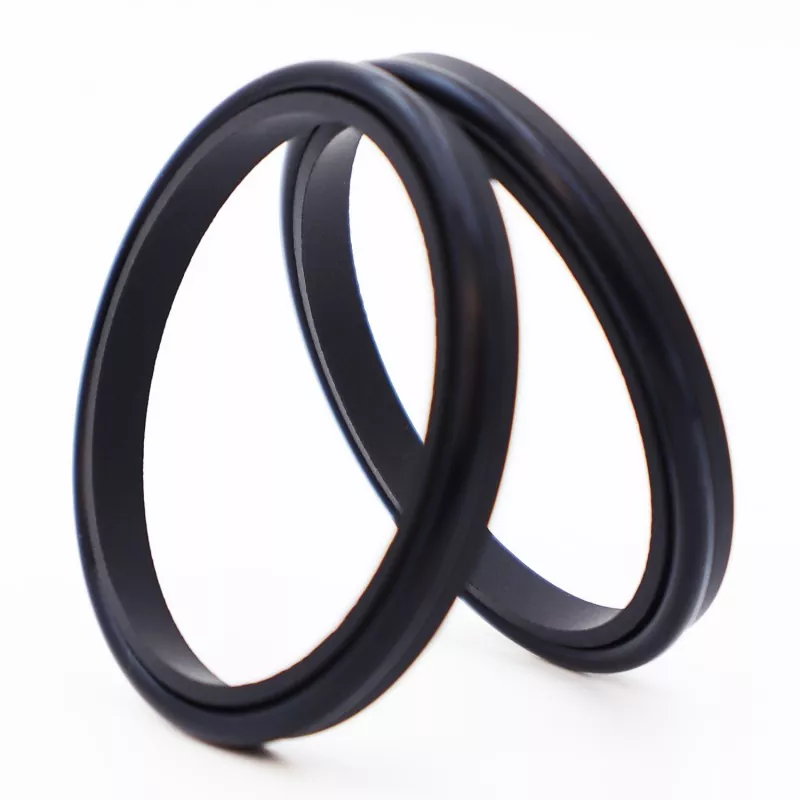

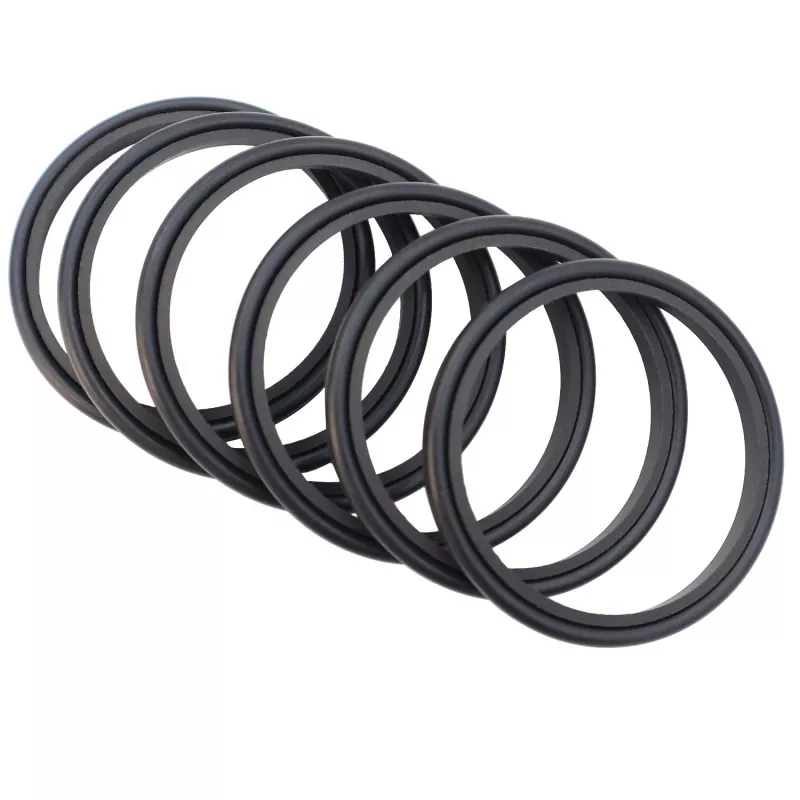

Single Lip Combined Wiper Seal är en enkelverkande torkartätning som består av en fylld PTFE enkelläpps torkarring och en gummi O-ring; den fungerar för att skrapa bort damm och förhindra kontaminering av systemet. Den är lämplig för applikationer med fram- och återgående, oscillerande eller spiralformade rörelser.
|
Tryck (MPa) |
Temperatur (°C) |
Hastighet m/s |
Media |
|
- |
-35 till +100 (med NBR O-ring) |
6 |
Hydraulolja, emulsion, vatten etc. |
|
-20 till +200 (med FKM O-ring) |
Beställningsmodell: RCF03—80-PTFE3—R01
RCF03 – Modell | 80 – Axeldiameter | PTFE3 – Allmänt modifierad PTFE | R01 – Materialkod för gummikomponenter
Nitrilgummi (NBR) – R01 | Fluorgummi (FKM) – R02
Produkter kan levereras i valfri storlek inom det specificerade parameterintervallet.
|

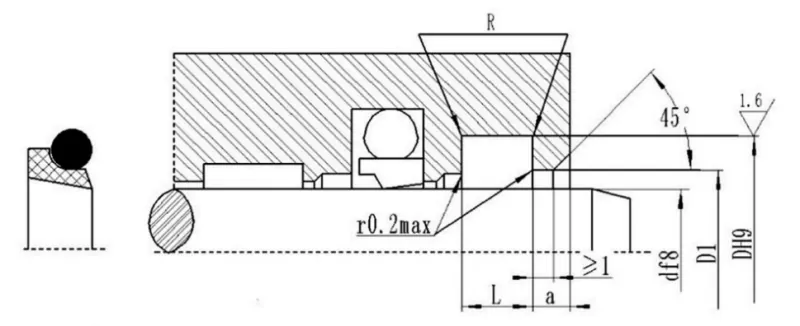

Axeldiameterintervall d f8 |
Spårdiameter D H9 |
Spårbredd L+0,2 |
Frigångshålets diameter Dl H11 |
Fri öppningsbredd a ≥ |
Hörnradie R≤ |
O-ring Tvärsnittsdiameter do |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
